UMILL 630 MOZGÓOSZLOPOS MEGMUNKÁLÓKÖZPONT

UMILL 630 MOZGÓOSZLOPOS MEGMUNKÁLÓKÖZPONT

Felszereltség

  • univerzális megmunkálóközpont, 15.000 / 24.000 f/p. sebességű motororsóval

  • EMCONNECT digitális folyamat asszisztens (Sinumerik ONE)

  • szerszámcserélő 30 (opcionálisan 60/90) szerszámhellyel

  • a körasztal felfogatási mérete 630 x 500 mm, B- és C-tengelyeken nyomatékmotorral szerelve a pontos és gyors elmozdulások érdekében

  • Siemens vagy Heidenhain vezérléssel

  • a tökéletes választás a nagy volumenű munkákhoz

Műszaki adatok

Munkaterület

X-/Y-/Z-tengely úthossz 500/460/450 mm
Asztal-orsó homlok távolság 150 – 600 mm
X-/Y-/Z-tengely előtolási sebesség 50/50/50 m/p.
X-/Y-/Z-tengely előtoló erő 5000/5000/5000 N
Asztal méret 630 x 500 mm
Max. asztal terhelhetőség 200 kg

Orsó

Max. sebesség 50-15.000 / 24.000 f/p.
Max. teljesítmény 26 / 46,5 kW
Max. nyomaték 110 Nm

Szerszámtár

Szerszámhelyek száma 30 (60/90)

Általános adatok

Méret (h x sz x m) 2570 x 3680 x 2900 mm
Súly 6800 kg

Műszaki adatok

Munkaterület

X-/Y-/Z-tengely úthossz 500/460/450 mm
Asztal-orsó homlok távolság 150 – 600 mm
X-/Y-/Z-tengely előtolási sebesség 50/50/50 m/p.
X-/Y-/Z-tengely előtoló erő 5000/5000/5000 N
Asztal méret 630 x 500 mm
Max. asztal terhelhetőség 200 kg

Orsó

Max. sebesség 50-15.000 / 24.000 f/p.
Max. teljesítmény 26 / 46,5 kW
Max. nyomaték 110 Nm

Szerszámtár

Szerszámhelyek száma 30 (60/90)

Általános adatok

Méret (h x sz x m) 2570 x 3680 x 2900 mm
Súly 6800 kg

Főbb jellemzők

  • 5-tengelyes szimultán megmunkálás

  • modern gépépítési technikával készült mozgóoszlopos, univerzális megmunkálóközpont az optimális megmunkálás érdekében

  • a legmodernebb Siemens vagy Heidenhain vezérléssel

  • a termostabilitás figyelembevételével tervezett gépváz

  • billenő-körasztal nyomatékmotorokkal, közvetlen mérőrendszerekkel és elülső támasztékkal a nagy stabilitás és a pontosság biztosítása érdekében, 630 x 500 mm-es felfogatási felülettel

  • optimalizált forgácseltávolítás

  • kiváló megmunkálási precizitás

  • körasztal széles billentési szögtartománnyal: +/- 100°

  • pontos elmozdulásmérés a lineáris mérőrendszerekkel az X-Y-Z-tengelyeken

  • EMCONNECT digitális folyamat asszisztens

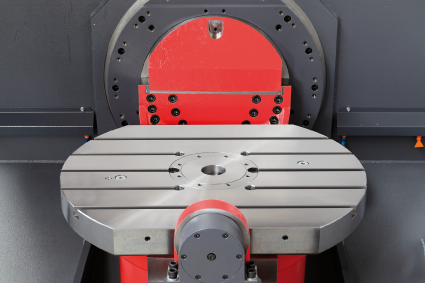

BILLENŐ KÖRASZTAL

Billenő körasztal B- és C-tengelyeken nyomatékmotorral szerelve.

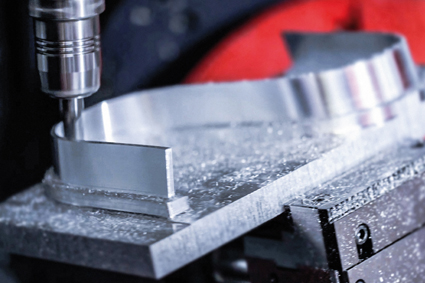

MEGMUNKÁLÁS

Szimultán, 5-tengelyes megmunkálás.

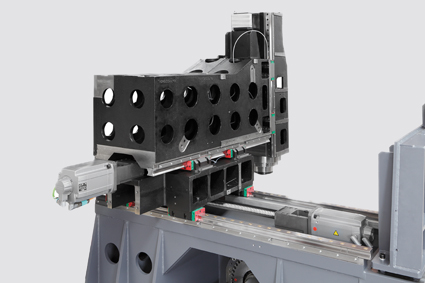

DIREKT HAJTÁS A TENGELYEKEN

Direkt hajtás az X- és Y-tengelyeken.

Szoftver / Vezérlés

A Sinumerik ONE egy univerzális és rugalmas CNC rendszer. Széles funkcionalitásának köszönhetően szinte minden technológiában használható. A Sinumerik ONE mércét állít fel a dinamika, a pontosság és a hálózatok integrálhatósága terén.

A Sinumerik ONE-nál a következőkre számíthat:

  • legnagyobb teljesítmény és rugalmasság
  • egyetemes nyitottság
  • rendkívül hatékony személy- és gépvédelem

Sinumerik & EMCONNECT, a digitális folyamatasszisztens
Az EMCONNECT a standard gépben található. Az EMCONNECT technologizálást és a folyamatok felügyeletét segítő alkalmazások és a vezérlőrendszer közötti váltás egyetlen kattintással lehetséges. Az összes gyártáshoz kapcsolódó adat megjeleníthető teljes képernyős vagy oldalsávos nézetben.

Az új SINUMERIK ONE-t kifejezetten az intelligens gyártáshoz fejlesztették ki.

  • a vezérlésen futó virtuális és valós vezérlés kiegészíti egymást
  • a virtuális vezérlés segít csökkenteni a beállási és a szimulációs időket, ezáltal rövidül a gyártási idő
  • továbbfejlesztett hálózati és adatkommunikációs képességek
  • a valódi üzembe helyezés időtartamának jelentős csökkentése az üzembe helyezés virtuális előkészítésével
  • jelentősen megnövelt CNC teljesítmény
  • lényegesen rövidebb előkészítési idő és teljes integráció a TIA portálba integrált SIMATIC S7-1500F PLC segítségével

Ez azt jelenti, hogy a SINUMERIK ONE zökkenőmentesen integrálható a digitális megoldásokba és munkafolyamatokba.

A termelékenység és a termelés hatékonyságának növelése érdekében fejlesztve.

Az EMCONNECT megkönnyíti a digitális termeléshez való hozzáférést – minden fontos információ és rendszer központilag elérhető a szerszámgép vezérlésén. A gyári NC vezérlés mellett fut, így a gép megszokott működése változatlan marad. Az EMCONNECT főmenünek köszönhetően egy pillantással áttekinthető és összetett áttekintést ad a gép állapotáról, a gépadatokról és az üzemmódról. Az EMCONNECT vezérlőközpont hardveres alapja egy 22 hüvelykes, többérintéses kijelző, amelyhez egy ipari PC és egy HMI gyorsbillentyűket is tartalmazó billentyűzet társul, az érintőképernyős használatra optimalizált felhasználói felületen keresztüli egyszerű és intuitív kezelés érdekében.

A Siemens Sinumerik ONE vezérléssel szerelt gépek alapfelszereltsége.

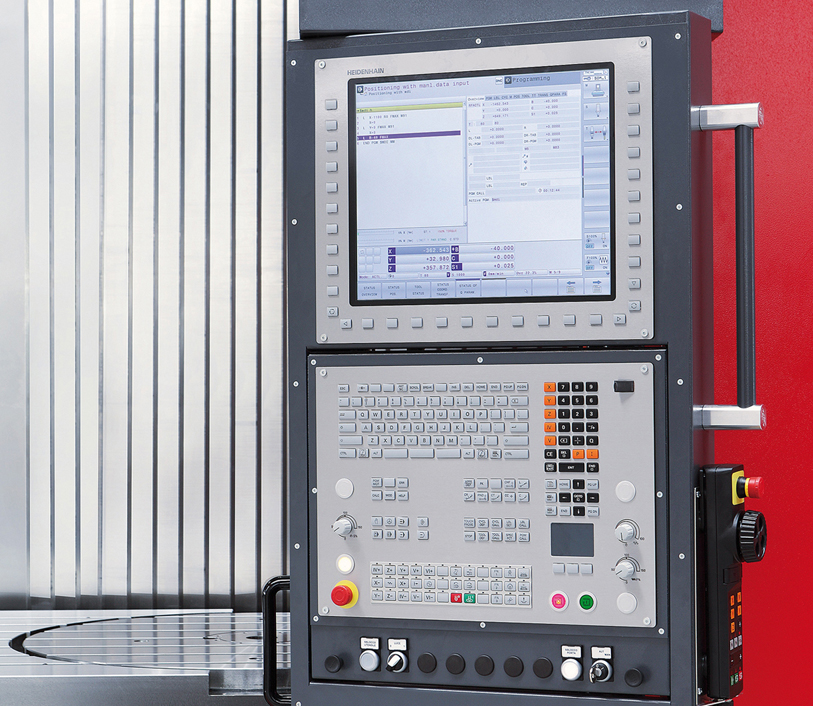

A TNC 640 Heidenhain a marási műveletek mellett kombinált marási és esztergálási műveleteket is kínál. Különösen alkalmas maró-esztergálás, HSC és 5 tengelyes műveletekhez legfeljebb 18 tengelyes gépeken.

Részletek:

  • 19”-os színes TFT kijelző
  • optimalizált felhasználói felület
  • interaktív, gyors funkciók kiválasztása
  • sokféle megmunkálási ciklus
  • innovatív grafikus szimuláció
  • továbbfejlesztett mozgásvezérlés és rövid blokkfeldolgozási idő

Alkalmazási példák

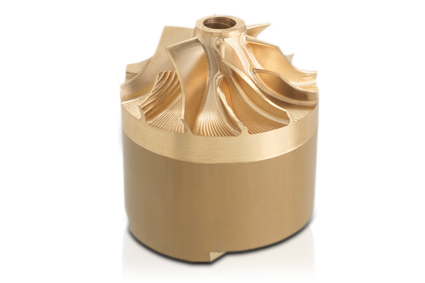

ROTORKERÉK (SÁRGARÉZ)
