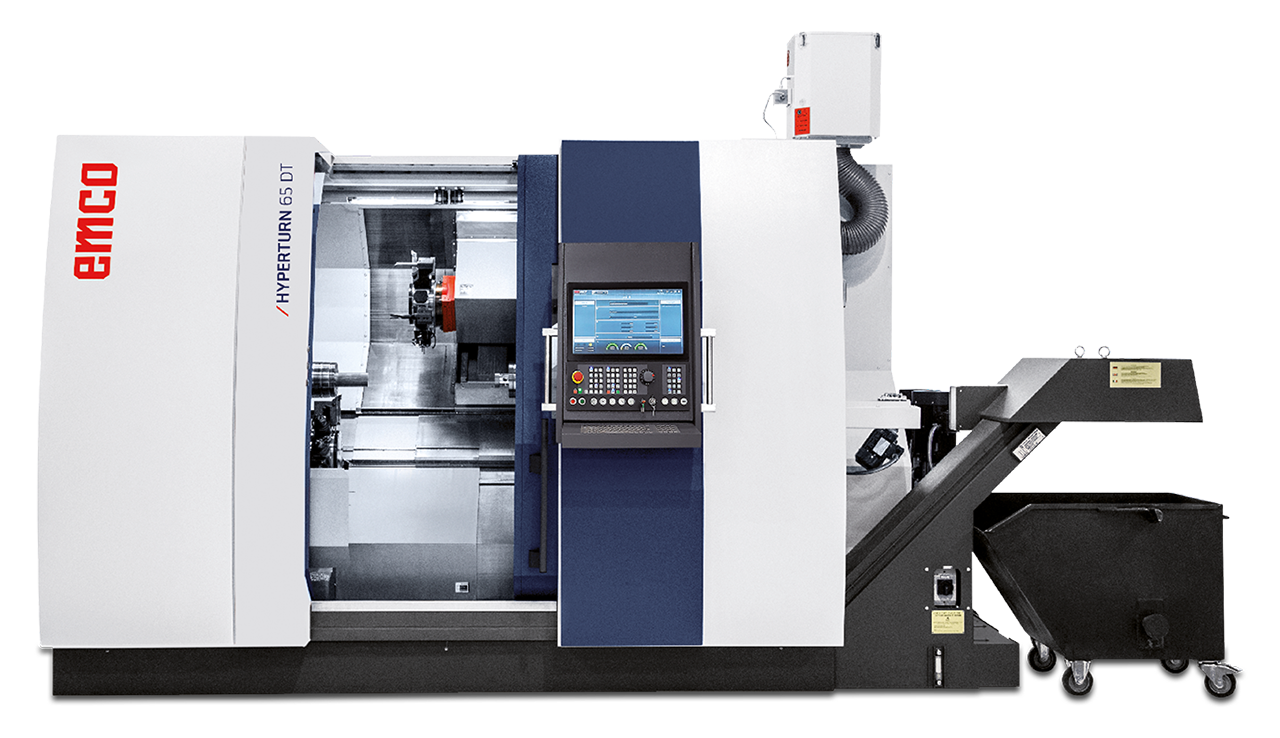

HYPERTURN 65

Felszereltség

  • 2 orsó

  • 2 / 3 Y-tengely összetett megmunkálási műveleteket igénylő munkadarabokhoz

  • 3 szerszámtár

  • automatizálás lehetséges EMCO portál vagy billenő adagolóval

  • max. 36 hajtott szerszámállás 2 vagy 3 szerszámtáron

  • EMCONNECT – az EMCO által fejlesztett digitális segédszoftver a megmunkálási folyamatokhoz és technológiai ciklusokhoz (Siemens 840D sl)

Műszaki adatok

Munkaterület

X/Y/Z-tengely úthossz X1/X2:260/210, Z1/Z2/Z3:800/800/800, Y1/Y2:100(+/-50) mm
Rúd átmérő 65 (76,2 / 95) mm
Max. esztergálható átmérő 500 mm
Ágy feletti elforduló méret 660 mm
Orsók közötti távolság 1050/1300 mm
Szerszám-keresztmetszet külső megmunkáláshoz 20 x 20 (25 x 25) mm
Szerszám-keresztmetszet belső megmunkáláshoz 30 (40) mm
X/Y/Z-tengely gyorsjárat 30 / 12 / 30 m/p.

Főorsó

Max. sebesség 0-5000 (4000 / 3500) ford./p.
Max. teljesítmény 29 (37) kW
Max. nyomaték 200 (250 / 360) Nm

Ellenorsó

Max. sebesség 0-5000 (4000 / 3500) f/p.
Max. teljesítmény 29 kW
Max. nyomaték 250 (280) Nm

Szerszámcserélő

VDI méret 30 (40)
Szerszámhelyek száma 2/3×12 db.
Hajtott szerszámhelyek 2/3×12 db.
Max. sebesség 0-5000 (4500) f/p.
Max. teljesítmény 6,7 kW
Max. nyomaték 25 Nm

Általános adatok

Méret (h x sz x m) 5060 / 5300 x 2850 x 2360 mm
Súly ~ 9.500 kg

Műszaki adatok

Munkaterület

X/Y/Z-tengely úthossz X1/X2:260/210, Z1/Z2/Z3:800/800/800, Y1/Y2:100(+/-50) mm
Rúd átmérő 65 (76,2 / 95) mm
Max. esztergálható átmérő 500 mm
Ágy feletti elforduló méret 660 mm
Orsók közötti távolság 1050/1300 mm
Szerszám-keresztmetszet külső megmunkáláshoz 20 x 20 (25 x 25) mm
Szerszám-keresztmetszet belső megmunkáláshoz 30 (40) mm
X/Y/Z-tengely gyorsjárat 30 / 12 / 30 m/p.

Főorsó

Max. sebesség 0-5000 (4000 / 3500) ford./p.
Max. teljesítmény 29 (37) kW
Max. nyomaték 200 (250 / 360) Nm

Ellenorsó

Max. sebesség 0-5000 (4000 / 3500) f/p.
Max. teljesítmény 29 kW
Max. nyomaték 250 (280) Nm

Szerszámcserélő

VDI méret 30 (40)
Szerszámhelyek száma 2/3×12 db.
Hajtott szerszámhelyek 2/3×12 db.
Max. sebesség 0-5000 (4500) f/p.
Max. teljesítmény 6,7 kW
Max. nyomaték 25 Nm

Általános adatok

Méret (h x sz x m) 5060 / 5300 x 2850 x 2360 mm
Súly ~ 9.500 kg

Főbb tulajdonságok

  • 2 nagy teljesítményű orsómotor vízhűtéssel

  • optimális forgácsáramlás

  • felhasználóbarát munkaterület

  • 2 x / 3 x 12-helyes szerszámtár VDI 30 / 40 gyorscserélő rendszerrel

  • a legmagasabb hajtási és vezérlési teljesítmény Sinumerik ONE vagy FANUC 31iB segítségével

  • opcionálisan BMT-szerszámtárral és közvetlen meghajtással, akár 12 000 ford./percig

  • rúdáteresztés Ø 95 mm-ig

  • Európa szívében gyártva

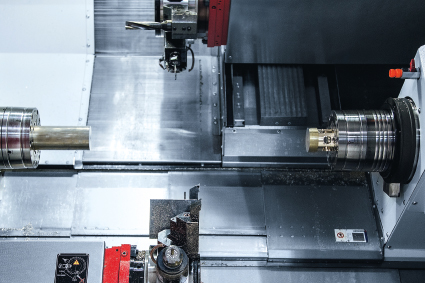

HT65-DUOTURN MUNKATÉR

A HT65-Duoturn két különböző ágyhosszal érhető el: az egyik orsótávolsága 1050 mm, a másiké 1300 mm. Amennyiben elsősorban rövid alkatrészek megmunkálása a cél, a rövidebb változat is elegendő. Hosszú tengelyek megmunkálása esetén azonban a hosszú ágyas kivitel ajánlott, amely revolverfejre szerelt állóbábbal vagy NC-vezérelt állóbábbal is rendelhető. Különösen olyan tengelyalkatrészek esetén, ahol mély belső megmunkálásra van szükség, a hosszú ágyas változat bőséges helyet biztosít a műveletekhez. Mindkét revolverfej egymással szemben van felszerelve, így a hosszú belső megmunkáló szerszámok mindkét revolverfejen elhelyezhetők.

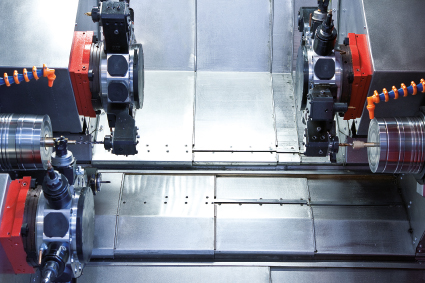

HT65-TRIPLETURN MUNKATÉR

A HT65-Tripleturn a kategóriájában a legnagyobb munkateret kínálja, 1300 mm-es orsótávolsággal és nagy X-tengely elmozdulással. Ennek köszönhetően a gép nemcsak rúdanyag megmunkálására alkalmas, hanem nagyobb tokmányos alkatrészek forgácsolására is. A fő- és az ellenorsón egyaránt korlátozás nélkül használhatók akár 250 mm átmérőjű tokmányok is. Az orsómotorok teljesítménye szintén elegendő kapacitást biztosít nagyobb tokmányos munkadarabok megmunkálásához.

REVOLVERFEJRE SZERELT FORGÓCSÚCS / ÁLLÓBÁB

A tengelyek teljes körű megmunkálásához – egyrészt a főorsóban, másrészt az ellenorsóban – a revolverfejen elérhető forgócsúcs, valamint igény szerint revolverfejre szerelhető állóbáb is rendelkezésre áll. Ennek köszönhetően a hosszú, karcsú munkadarabok rezgésmentesen és nagy pontossággal gyárthatók, beszúrásnyomok nélkül.

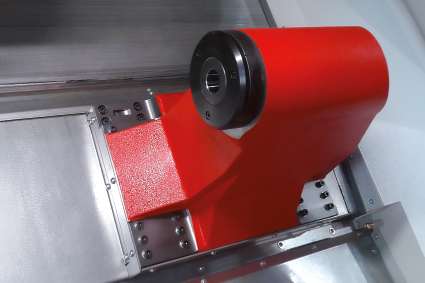

SZEGNYEREG

Tengely megmunkáláshoz a HYPERTURN 65 modellnél két típusú szegnyereg is elérhető. Az egyik egy univerzális, hidraulikus működtetésű szegnyereg kézi adagolású géphez. A másik egy NC-vezérelt szegnyereg a teljesen automatikus adagoláshoz. Ennek előnye a nagyon rövid üresjárati idők.

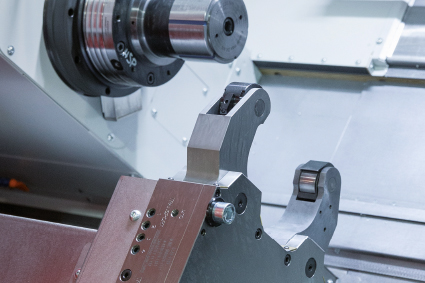

CNC ÁLLÓBÁB

Tengelyek megmunkálásához számos állóbáb áll rendelkezésre. A kisebb tengelyeket a revolverfejbe szerelt állóbábbal lehet megmunkálni. Az NC vezérelt állóbábbal nagyobb tengelyek (25-280 mm átmérőig) megmunkálása is kivitelezhető.

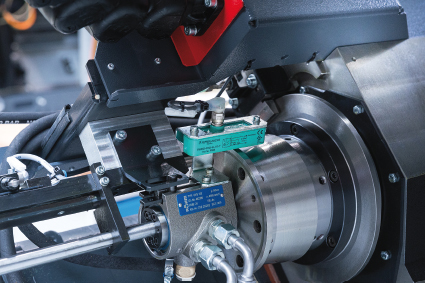

SZORÍTÓERŐ FELÜGYELET A FŐ- ÉS ELLENORSÓNÁL

A programozható szorítóerő-szabályozásnak köszönhetően a szorítóegységek befogási helyzete egyszerűen beállítható. Ennek következtében a szorítóerő kézi beállítására már nincs szükség, mely rövidebb beállítási időt eredményez.

Opciók / Kiegészítők

Bővebb információkért kérjük, keresse műszaki tanácsadóinkat, CNC technológusainkat!

FORGÓABLAK

Az opcionális forgóablak optimális betekintést biztosít a munkaterületbe, hűtőfolyadékkal való megmunkálás közben is. A nagyon gyorsan forgó üveglap a felcsapódó hűtőfolyadékot azonnal eltávolítja, így az ablak tiszta marad.

BMT-REVOLVER

Az opcionálisan rendelhető, vízhűtéses, direkt meghajtású BMT-revolver összetett munkadarabok gazdaságos gyártásához, főleg marási munkákhoz ideális. Percenként max. 12.000-es fordulatszámmal, 30 Nm nyomatékkal és 10 kW teljesítménnyel optimális előfeltételeket biztosít a komplex, teljeskörű megmunkáláshoz.

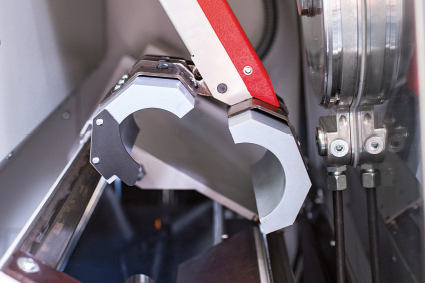

MUNKADARAB ELKAPÓ

A HYPERTURN 65 elektro-pneumatikus munkadarab elkapója M-funkciókkal vezérelhető. Szükség esetén a munkatér elé mozog, és elfordul az orsó tengelyéhez igazítva. A kész munkadarabot eltávolítja a befogó szerkezetből és az elkapó tálcájára helyezi. Ezután a munkadarab elkapó visszatér kiinduló helyzetébe, a munkadarab pedig a szállítószalagra kerül.

Szoftver / Vezérlés

A Sinumerik ONE egy univerzális és rugalmas CNC rendszer. Széles funkcionalitásának köszönhetően szinte minden technológiában használható. A Sinumerik ONE mércét állít fel a dinamika, a pontosság és a hálózatok integrálhatósága terén.

A Sinumerik ONE-nál a következőkre számíthat:

  • legnagyobb teljesítmény és rugalmasság
  • egyetemes nyitottság
  • rendkívül hatékony személy- és gépvédelem

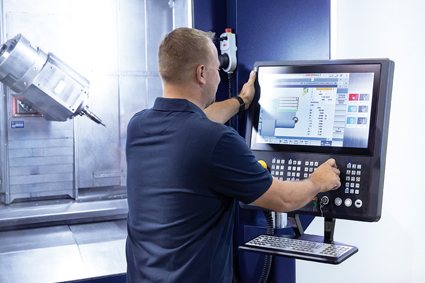

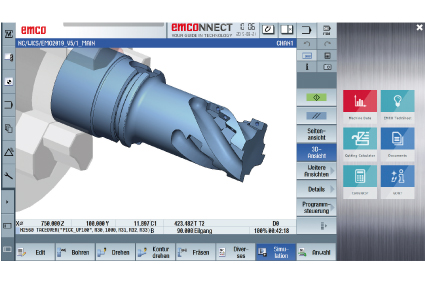

Sinumerik & EMCONNECT, a digitális folyamatasszisztens
Az EMCONNECT a standard gépben található. Az EMCONNECT technologizálást és a folyamatok felügyeletét segítő alkalmazások és a vezérlőrendszer közötti váltás egyetlen kattintással lehetséges. Az összes gyártáshoz kapcsolódó adat megjeleníthető teljes képernyős vagy oldalsávos nézetben.

Az új SINUMERIK ONE-t kifejezetten az intelligens gyártáshoz fejlesztették ki.

  • a vezérlésen futó virtuális és valós vezérlés kiegészíti egymást
  • a virtuális vezérlés segít csökkenteni a beállási és a szimulációs időket, ezáltal rövidül a gyártási idő
  • továbbfejlesztett hálózati és adatkommunikációs képességek
  • a valódi üzembe helyezés időtartamának jelentős csökkentése az üzembe helyezés virtuális előkészítésével
  • jelentősen megnövelt CNC teljesítmény
  • lényegesen rövidebb előkészítési idő és teljes integráció a TIA portálba integrált SIMATIC S7-1500F PLC segítségével

Ez azt jelenti, hogy a SINUMERIK ONE zökkenőmentesen integrálható a digitális megoldásokba és munkafolyamatokba.

A termelékenység és a termelés hatékonyságának növelése érdekében fejlesztve.

Az EMCONNECT megkönnyíti a digitális termeléshez való hozzáférést – minden fontos információ és rendszer központilag elérhető a szerszámgép vezérlésén. A gyári NC vezérlés mellett fut, így a gép megszokott működése változatlan marad.
Az EMCONNECT főmenünek köszönhetően egy pillantással áttekinthető és összetett áttekintést ad a gép állapotáról, a gépadatokról és az üzemmódról. Az EMCONNECT vezérlőközpont hardveres alapja egy 22 hüvelykes, többérintéses kijelző, amelyhez egy ipari PC és egy HMI gyorsbillentyűket is tartalmazó billentyűzet társul, az érintőképernyős használatra optimalizált felhasználói felületen keresztüli egyszerű és intuitív kezelés érdekében.

A Siemens Sinumerik ONE vezérléssel szerelt gépek alapfelszereltsége.

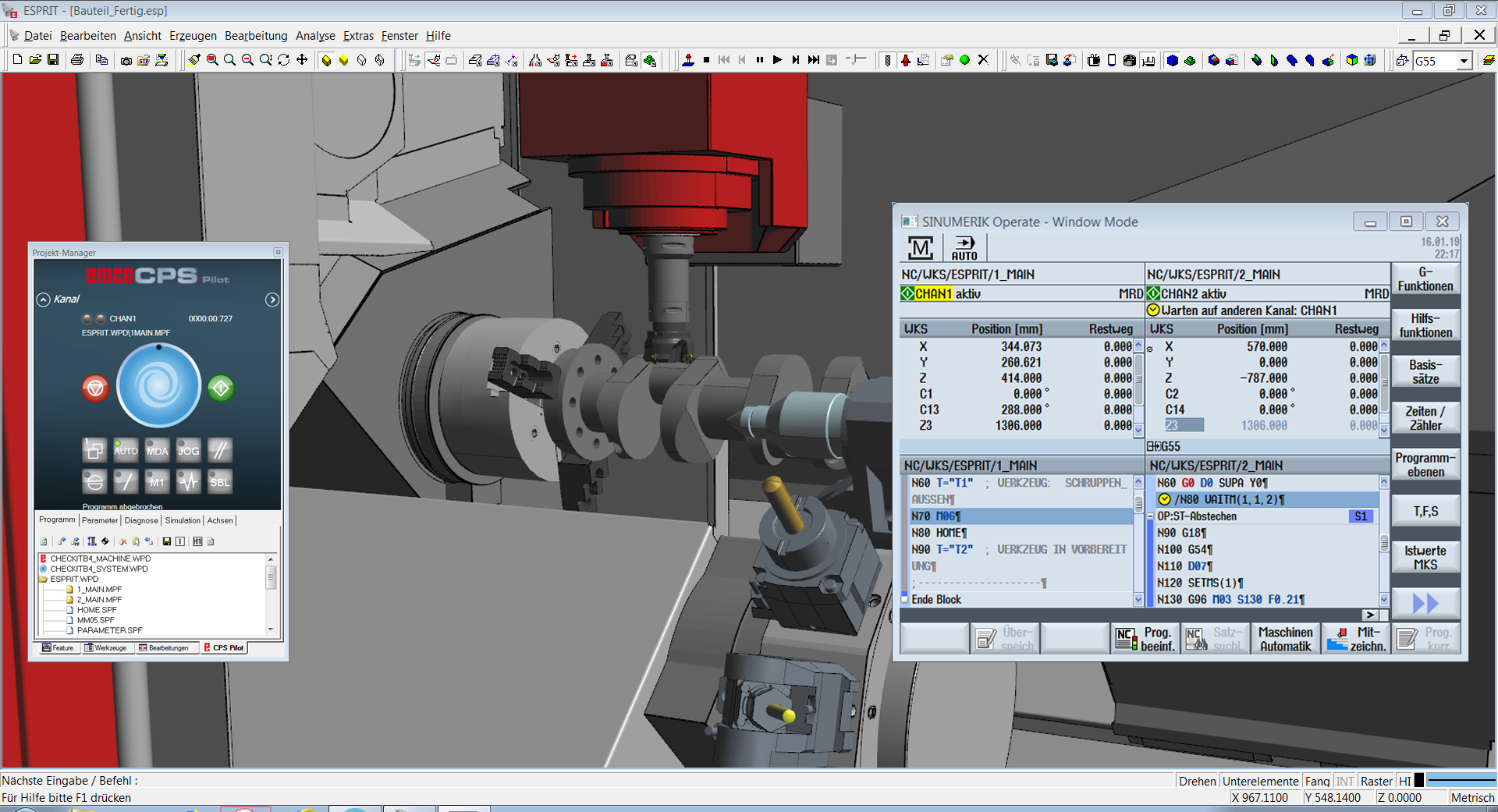

Az EMCO CPS PILOT virtuális EMCO gép az offline PC-n. A kezelő egy külső programozó állomáson (PC-n) dolgozik a gép szimulált működését ellenőrizve. Így a PC-n megírt NC programok élethűen tervezhetők, szimulálhatók és módosíthatók.
A CPS használatával az eredmény 100%-os gyártási megbízhatóság, akár 80%-kal rövidebb beállítási idő, valamint a termelékenység és a működési hatékonyság óriási növekedése érhető el.

  • 100%-ban azonos a gép és a PC működése
  • ütközésfigyelés a megfogatásoknál, alkatrészeknél, szerszámoknál, szerszámtartóknál és egyéb gépalkatrészeknél
  • az ütközések teljesen kiküszöbölhetők, még mielőtt bekövetkeznének
  • a gép termelékenysége maximalizálható
  • mindkét szerszámrendszer tökéletes hangolása
  • meglévő NC programok újraszimulációja és optimalizálása
  • kevesebb hiba lehetőség
  • ideális belső megmunkálási és kezelői tanfolyamokhoz (nincs gépleállás!)
  • nagyon kevés előképzettség szükséges, mivel megegyezik a gép felhasználói felületével

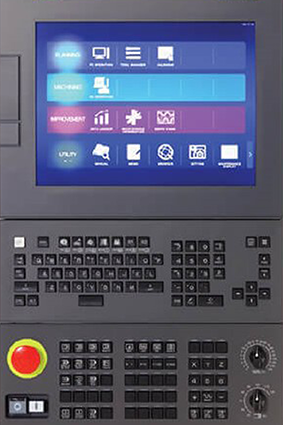

A FANUC sorozat 31i-MODEL B Plus vezérlőegységei ideálisak a komplex gépekhez több tengellyel, több csatornával és nagy sebességű precíziós követelményekkel. A hardver és az innovatív szoftver a legmagasabb teljesítményt, pontosságot, valamint felületi minőséget biztosítja. A megnövelt SRAM memória az opcionális funkciók rugalmasabb összeállítását teszi lehetővé, és több memóriát biztosít testre szabási funkciókhoz. (Forrás: https://www.fanuc.eu/)

Főbb jellemzők:

  • összetett esztergálás/marás vagy esztergálási/marási megmunkálás
  • bővített integrált megelőző karbantartási funkciók
  • integrált FANUC Dual Check biztonsági funkció
  • üzemi programozás iHMI vagy a MANUAL GUIDE i segítségével
  • integrált nagy sebességű PMC
  • nagy sebességű forgácsolás
  • iHMI intuitív és rendkívül felhasználóbarát működtetéssel
  • beépített testre szabási funkciók

Automatizálás

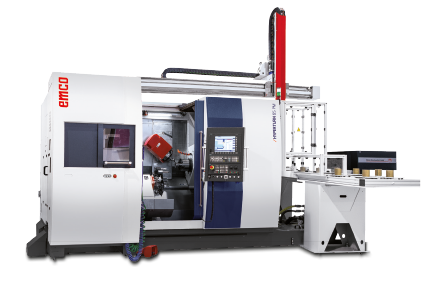

PORTÁL ADAGOLÓ

Univerzális be- és kirakodás előmunkált nyersdarabokhoz és alkatrészekhez.

A többféle megfogó és kezelőrendszer közül választva a portáladagoló igények szerint személyre szabható.

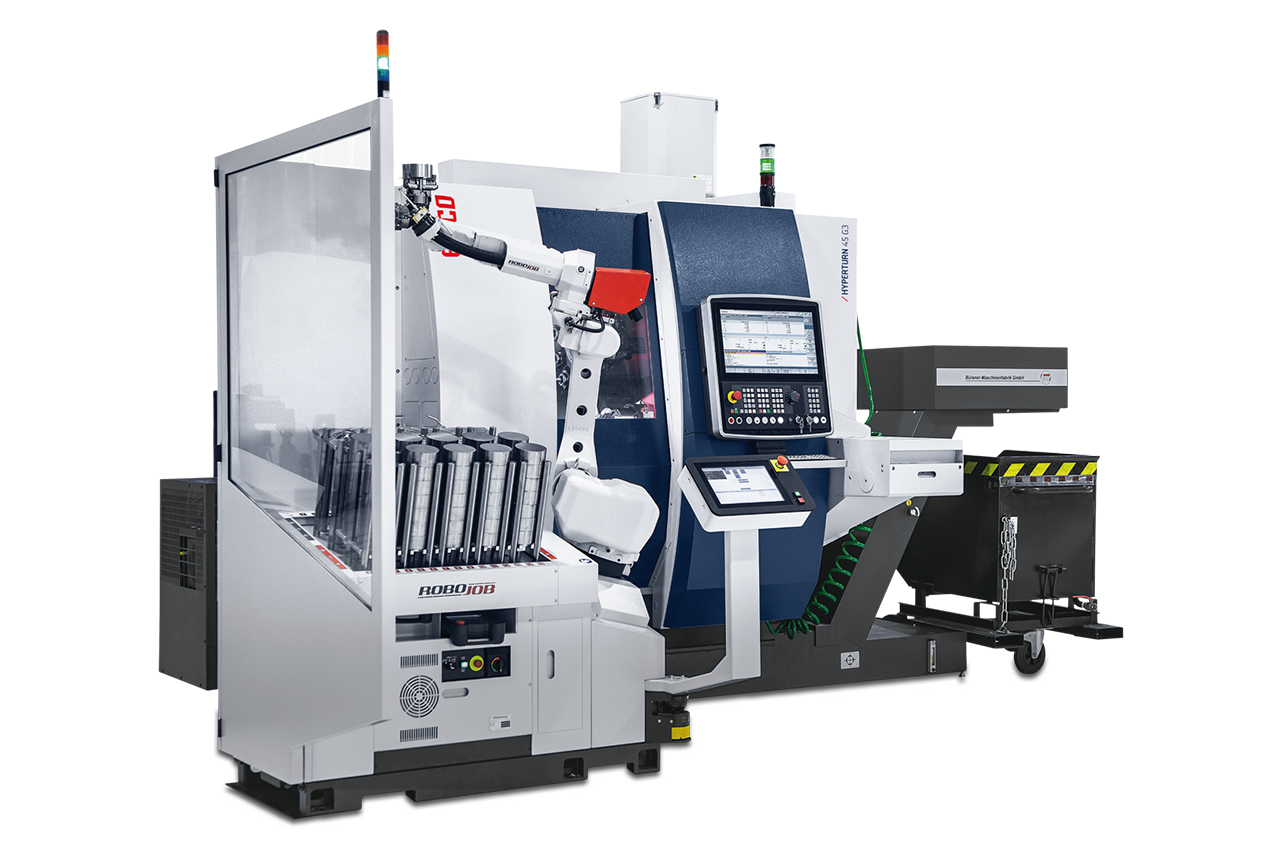

TURN / MILL ASSIST

Kompakt standard automatizálás kis és közepes méretű sorozatokhoz eszterga- és marógépekhez.

  • a kihasználtság akár 70%-os növelése
  • kompakt és helytakarékos megoldás
  • grafikusan támogatott működés/programozás
  • szabad hozzáférés a gépajtóhoz és munkatérhez
  • nagyon rövid konfigurációs és beállítási idők
  • nincs szükség speciális robotokra vonatkozó ismeretekre
  • egyszerű és gyors helyszíni telepítés és betanítás

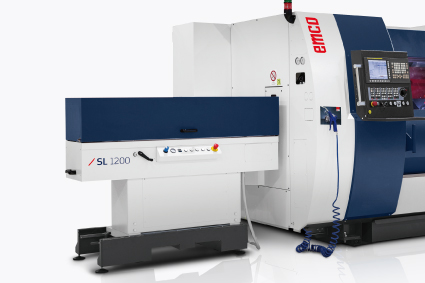

EMCO SL 1200 RÚDANYAG BETÖLTŐ

Az EMCO SL 1200 rövid szálanyag adagoló tökéletes megoldás az elővágott anyagok automatikus betöltésére 1200 mm-ig.

Előny: kis helyigény és rövid betöltési idő a rövidebb löketeknek köszönhetően.

A vezérlőegység tökéletesen illeszkedik a gép interfészéhez.

Automatizálás

PORTÁL ADAGOLÓ

Univerzális be- és kirakodás előmunkált nyersdarabokhoz és alkatrészekhez.

A többféle megfogó és kezelőrendszer közül választva a portáladagoló igények szerint személyre szabható.

TURN / MILL ASSIST

Kompakt standard automatizálás kis és közepes méretű sorozatokhoz eszterga- és marógépekhez.

  • a kihasználtság akár 70%-os növelése
  • kompakt és helytakarékos megoldás
  • grafikusan támogatott működés/programozás
  • szabad hozzáférés a gépajtóhoz és munkatérhez
  • nagyon rövid konfigurációs és beállítási idők
  • nincs szükség speciális robotokra vonatkozó ismeretekre
  • egyszerű és gyors helyszíni telepítés és betanítás

EMCO SL 1200 RÚDANYAG BETÖLTŐ

Az EMCO SL 1200 rövid szálanyag adagoló tökéletes megoldás az elővágott anyagok automatikus betöltésére 1200 mm-ig.

Előny: kis helyigény és rövid betöltési idő a rövidebb löketeknek köszönhetően.

A vezérlőegység tökéletesen illeszkedik a gép interfészéhez.
