HYPERTURN 50

Felszereltség

  • CNC esztergagép 2 orsóval

  • Y-tengely 80 mm-es úthosszal

  • EMCONNECT – az EMCO által fejlesztett digitális segédszoftver a megmunkálási folyamatokhoz és technológiai ciklusokhoz (Sinumerik ONE)

  • 12 / 16 helyes szerszámtár

  • automatizálás EMCO rúdanyag betöltő vagy billenő adagolóval

  • mindkét szerszámtár hajtott szerszámokkal

  • Sinumerik ONE vagy Fanuc 31i-B Plus vezérlés

Műszaki adatok

Munkaterület

X/Y/Z-tengely úthossz 175 /+40/-40 /510 mm
Rúd átmérő 51 (65) mm
Max. esztergálható átmérő 300 mm
Ágy feletti elforduló méret 430 mm
X/Y/Z-tengely gyorsjárat 30 / 15 / 45 m/p.

Főorsó

Max. sebesség 0-7000 (5000) f/p.
Max. teljesítmény 15 (18) kW
Max. nyomaték 100 (150) Nm

Ellenorsó

Max. sebesség 0-7000 f/p.
Max. teljesítmény 15 kW
Max. nyomaték 100 Nm

Szerszámcserélő

VDI méret VDI25 / BMT45P
Szerszámhelyek száma 12 / 12 (16) db.
Hajtott szerszámállás 12 / 12 (16) db.
Max. sebesség 8.000 / 12.000 f/p.
Max. teljesítmény 4 / 8,8 kW
Max. nyomaték 16 / 21 Nm

2. szerszámcserélő

VDI méret VDI25 / BMT45P
Szerszámhelyek száma 12 / 12 (16) db.
Hajtott szerszámállás 12 / 12 (16) db.
Max. sebesség 8.000 / 12.000 f/p.
Max. teljesítmény 4 / 8,8 kW
Max. nyomaték 16 / 21 Nm

Általános adatok

Méret (h x sz x m) 2930 x 2330 x 2340 mm
Súly 5900 kg

Műszaki adatok

Munkaterület

X/Y/Z-tengely úthossz 175 /+40/-40 /510 mm
Rúd átmérő 51 (65) mm
Max. esztergálható átmérő 300 mm
Ágy feletti elforduló méret 430 mm
X/Y/Z-tengely gyorsjárat 30 / 15 / 45 m/p.

Főorsó

Max. sebesség 0-7000 (5000) f/p.
Max. teljesítmény 15 (18) kW
Max. nyomaték 100 (150) Nm

Ellenorsó

Max. sebesség 0-7000 f/p.
Max. teljesítmény 15 kW
Max. nyomaték 100 Nm

Szerszámcserélő

VDI méret VDI25 / BMT45P
Szerszámhelyek száma 12 / 12 (16) db.
Hajtott szerszámállás 12 / 12 (16) db.
Max. sebesség 8.000 / 12.000 f/p.
Max. teljesítmény 4 / 8,8 kW
Max. nyomaték 16 / 21 Nm

2. szerszámcserélő

VDI méret VDI25 / BMT45P
Szerszámhelyek száma 12 / 12 (16) db.
Hajtott szerszámállás 12 / 12 (16) db.
Max. sebesség 8.000 / 12.000 f/p.
Max. teljesítmény 4 / 8,8 kW
Max. nyomaték 16 / 21 Nm

Általános adatok

Méret (h x sz x m) 2930 x 2330 x 2340 mm
Súly 5900 kg

Főbb tulajdonságok

  • tágas munkaterület

  • két rendkívül rugalmas, 12 helyes szerszámtár

  • kompakt kialakítás

  • minden tengely dinamikus meghajtással

  • felhasználóbarát kezelőpanel 3D grafikával

  • két nagy teljesítményű orsó

  • Sinumerik ONE vagy Fanuc 31i-B Plus vezérlés 22″-es multi-touch panellel

  • Európa szívében gyártva

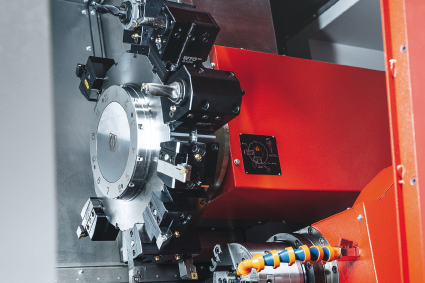

BMT SZERSZÁMTÁR

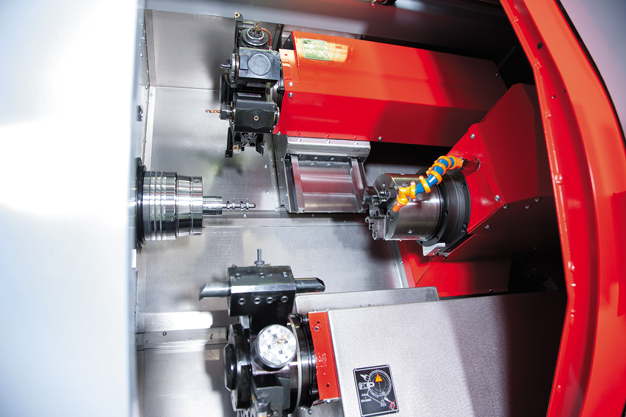

MUNKATÉR

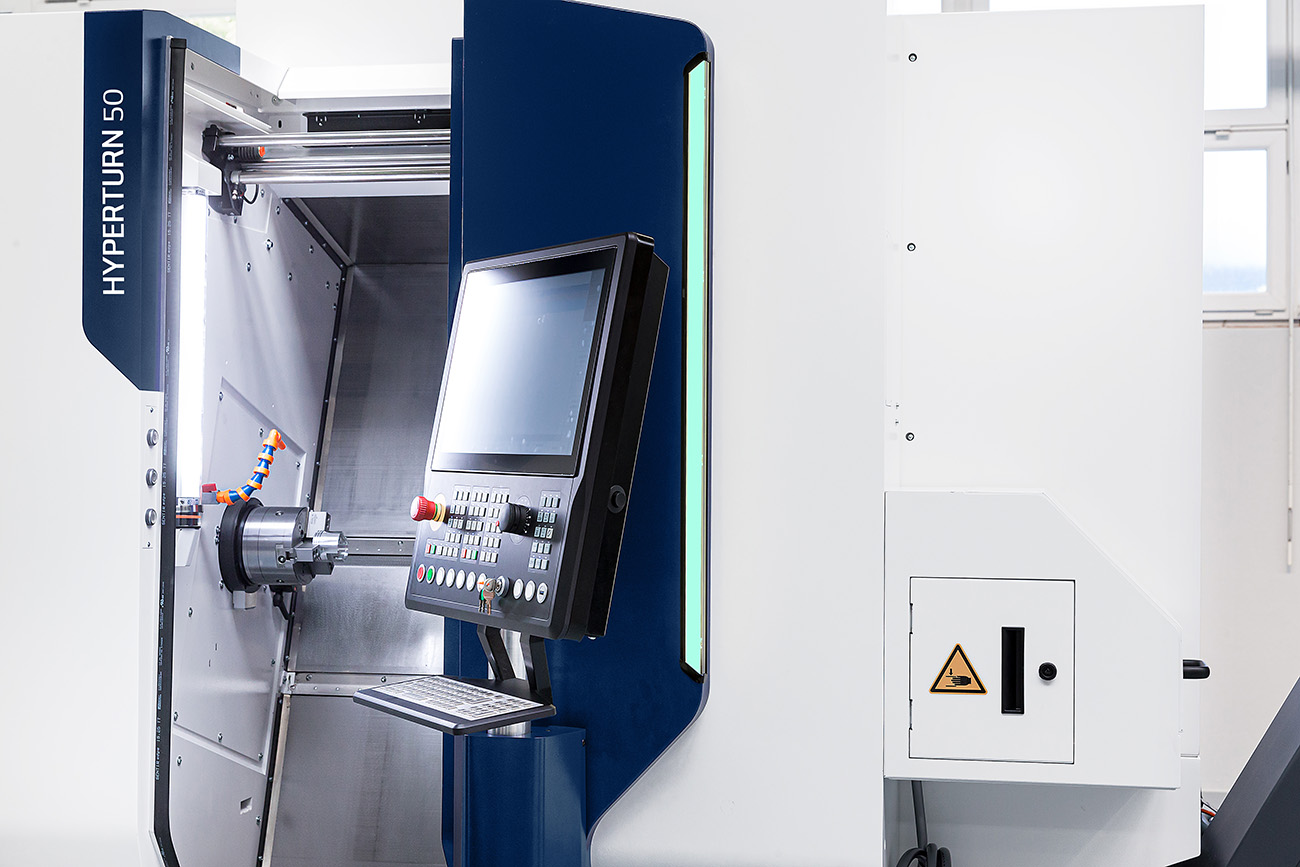

ÉRINTŐKÉPERNYŐ

Alkalmazási példák

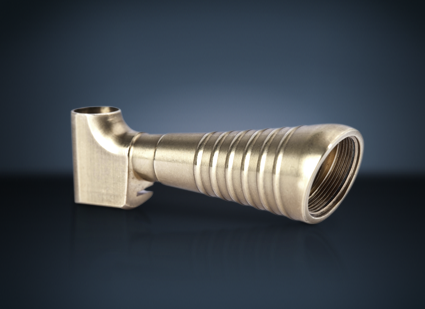

DENTAL CONTRA-ANGLE HANDPIECE

Dental contra-angle handpiece made of brass.

HIP JOINT CUP

Hip joint cup (titanium alloy)

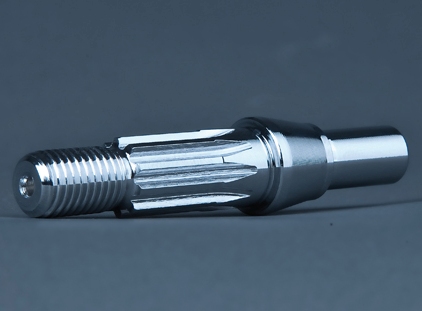

STARTER PINION

Starter pinion 42 Cr Mo 4

Opciók / Kiegészítők

Bővebb információkért kérjük, keresse műszaki tanácsadóinkat, CNC technológusainkat!

SZERSZÁM BEMÉRŐ

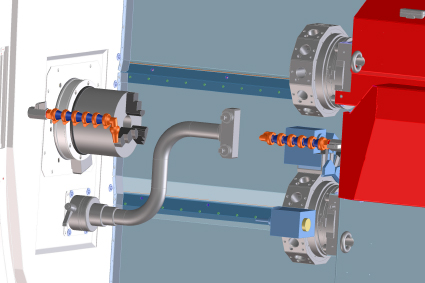

A szerszám bemérő lehetővé teszi a szerszámok gyors és pontos mérését mindkét szerszámtárnál. Manuálisan rögzíthető a munkaterületen lévő tartóba, és használat után visszahelyezhető a gépházban lévő tárolóhelyre.

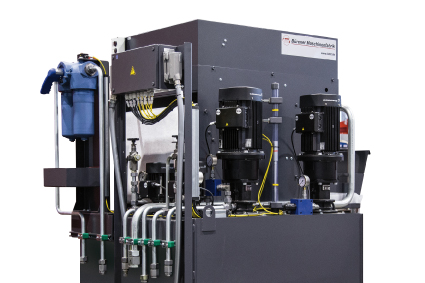

HŰTŐRENDSZER PAPÍRSZŰRŐVEL ÉS NAGYNYOMÁSÚ SZIVATTYÚKKAL

Szükség szerint 25/40/60/80 bar hűtőfolyadék nyomás állítható be. Ez lehetővé teszi a speciális technológiák használatát, és a fúró- és marószerszámok legjobb kihasználását.

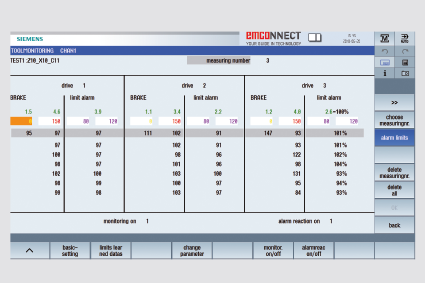

EMCO SZERSZÁMTÖRÉS FELÜGYELET

A szerszám állapotát a különböző tengelyhajtómotorok terhelésének kiértékelésével figyelik. A túlzott terhelés kopásra vagy törött szerszámokra utal. A túl alacsony terhelés azt jelzi, hogy egy szerszám hiányzik.

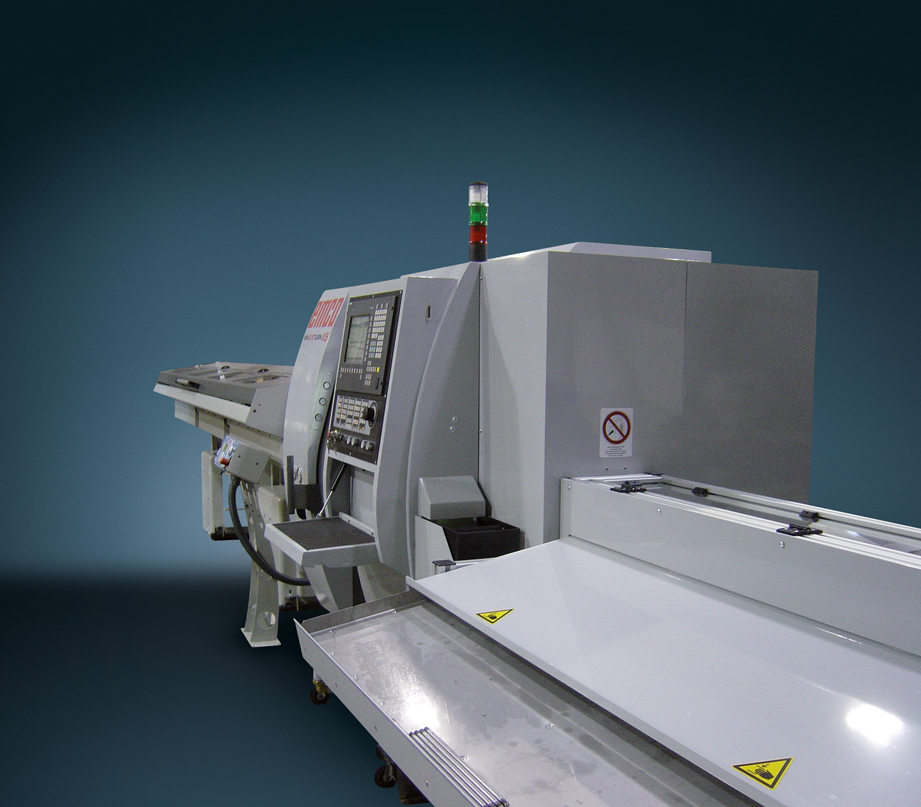

KIRAKODÁS AZ ELLENORSÓN KERESZTÜL

Hosszú, vékony munkadarabok, max. 45 mm átmérővel az ellenorsón keresztül könnyen eltávolíthatók a gépből. A hosszú részek különböző módon tárolhatók. A kész alkatrészek vagy egyszerűen kigurulhatnak egy ferde felületen, vagy egy oldalsó tárban tárolhatók.

ALKATRÉSZ ELKAPÓ

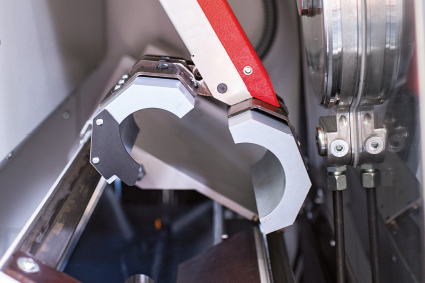

The HYPERTURN 65’s electro-pneumatic parts catcher is controlled using M functions. When needed, it traverses to the front of the work area and swivels to the spindle center. The finished part is removed from the clamping device and transferred to the catcher tray. The parts catcher then moves back to its initial position and the part is deposited onto a conveyor belt.

Szoftver / Vezérlés

A Sinumerik ONE egy univerzális és rugalmas CNC rendszer. Széles funkcionalitásának köszönhetően szinte minden technológiában használható. A Sinumerik ONE mércét állít fel a dinamika, a pontosság és a hálózatok integrálhatósága terén.

A Sinumerik ONE-nál a következőkre számíthat:

  • legnagyobb teljesítmény és rugalmasság
  • egyetemes nyitottság
  • rendkívül hatékony személy- és gépvédelem

Sinumerik & EMCONNECT, a digitális folyamatasszisztens
Az EMCONNECT a standard gépben található. Az EMCONNECT technologizálást és a folyamatok felügyeletét segítő alkalmazások és a vezérlőrendszer közötti váltás egyetlen kattintással lehetséges. Az összes gyártáshoz kapcsolódó adat megjeleníthető teljes képernyős vagy oldalsávos nézetben.

Az új SINUMERIK ONE-t kifejezetten az intelligens gyártáshoz fejlesztették ki.

  • a vezérlésen futó virtuális és valós vezérlés kiegészíti egymást
  • a virtuális vezérlés segít csökkenteni a beállási és a szimulációs időket, ezáltal rövidül a gyártási idő
  • továbbfejlesztett hálózati és adatkommunikációs képességek
  • a valódi üzembe helyezés időtartamának jelentős csökkentése az üzembe helyezés virtuális előkészítésével
  • jelentősen megnövelt CNC teljesítmény
  • lényegesen rövidebb előkészítési idő és teljes integráció a TIA portálba integrált SIMATIC S7-1500F PLC segítségével

Ez azt jelenti, hogy a SINUMERIK ONE zökkenőmentesen integrálható a digitális megoldásokba és munkafolyamatokba.

A termelékenység és a termelés hatékonyságának növelése érdekében fejlesztve.

Az EMCONNECT megkönnyíti a digitális termeléshez való hozzáférést – minden fontos információ és rendszer központilag elérhető a szerszámgép vezérlésén. A gyári NC vezérlés mellett fut, így a gép megszokott működése változatlan marad.
Az EMCONNECT főmenünek köszönhetően egy pillantással áttekinthető és összetett áttekintést ad a gép állapotáról, a gépadatokról és az üzemmódról. Az EMCONNECT vezérlőközpont hardveres alapja egy 22 hüvelykes, többérintéses kijelző, amelyhez egy ipari PC és egy HMI gyorsbillentyűket is tartalmazó billentyűzet társul, az érintőképernyős használatra optimalizált felhasználói felületen keresztüli egyszerű és intuitív kezelés érdekében.

A Siemens Sinumerik ONE vezérléssel szerelt gépek alapfelszereltsége.

Az EMCO CPS PILOT virtuális EMCO gép az offline PC-n. A kezelő egy külső programozó állomáson (PC-n) dolgozik a gép szimulált működését ellenőrizve. Így a PC-n megírt NC programok élethűen tervezhetők, szimulálhatók és módosíthatók.
A CPS használatával az eredmény 100%-os gyártási megbízhatóság, akár 80%-kal rövidebb beállítási idő, valamint a termelékenység és a működési hatékonyság óriási növekedése érhető el.

  • 100%-ban azonos a gép és a PC működése
  • ütközésfigyelés a megfogatásoknál, alkatrészeknél, szerszámoknál, szerszámtartóknál és egyéb gépalkatrészeknél
  • az ütközések teljesen kiküszöbölhetők, még mielőtt bekövetkeznének
  • a gép termelékenysége maximalizálható
  • mindkét szerszámrendszer tökéletes hangolása
  • meglévő NC programok újraszimulációja és optimalizálása
  • kevesebb hiba lehetőség
  • ideális belső megmunkálási és kezelői tanfolyamokhoz (nincs gépleállás!)
  • nagyon kevés előképzettség szükséges, mivel megegyezik a gép felhasználói felületével

A FANUC sorozat 31i-MODEL B Plus vezérlőegységei ideálisak a komplex gépekhez több tengellyel, több csatornával és nagy sebességű precíziós követelményekkel. A hardver és az innovatív szoftver a legmagasabb teljesítményt, pontosságot, valamint felületi minőséget biztosítja. A megnövelt SRAM memória az opcionális funkciók rugalmasabb összeállítását teszi lehetővé, és több memóriát biztosít testre szabási funkciókhoz. (Forrás: https://www.fanuc.eu/)

Főbb jellemzők:

  • összetett esztergálás/marás vagy esztergálási/marási megmunkálás
  • bővített integrált megelőző karbantartási funkciók
  • integrált FANUC Dual Check biztonsági funkció
  • üzemi programozás iHMI vagy a MANUAL GUIDE i segítségével
  • integrált nagy sebességű PMC
  • nagy sebességű forgácsolás
  • iHMI intuitív és rendkívül felhasználóbarát működtetéssel
  • beépített testre szabási funkciók

Automatizálás

PORTÁL ADAGOLÓ

Univerzális be- és kirakodás előmunkált nyersdarabokhoz és alkatrészekhez.

A többféle megfogó és kezelőrendszer közül választva a portáladagoló igények szerint személyre szabható.

TURN / MILL ASSIST

Kompakt standard automatizálás kis és közepes méretű sorozatokhoz eszterga- és marógépekhez.

  • a kihasználtság akár 70%-os növelése
  • kompakt és helytakarékos megoldás
  • grafikusan támogatott működés/programozás
  • szabad hozzáférés a gépajtóhoz és munkatérhez
  • nagyon rövid konfigurációs és beállítási idők
  • nincs szükség speciális robotokra vonatkozó ismeretekre
  • egyszerű és gyors helyszíni telepítés és betanítás

EMCO SL 1200 RÚDANYAG BETÖLTŐ

Az EMCO SL 1200 rövid szálanyag adagoló tökéletes megoldás az elővágott anyagok automatikus betöltésére 1200 mm-ig.

Előny: kis helyigény és rövid betöltési idő a rövidebb löketeknek köszönhetően.

A vezérlőegység tökéletesen illeszkedik a gép interfészéhez.

Automatizálás

PORTÁL ADAGOLÓ

Univerzális be- és kirakodás előmunkált nyersdarabokhoz és alkatrészekhez.

A többféle megfogó és kezelőrendszer közül választva a portáladagoló igények szerint személyre szabható.

TURN / MILL ASSIST

Kompakt standard automatizálás kis és közepes méretű sorozatokhoz eszterga- és marógépekhez.

  • a kihasználtság akár 70%-os növelése
  • kompakt és helytakarékos megoldás
  • grafikusan támogatott működés/programozás
  • szabad hozzáférés a gépajtóhoz és munkatérhez
  • nagyon rövid konfigurációs és beállítási idők
  • nincs szükség speciális robotokra vonatkozó ismeretekre
  • egyszerű és gyors helyszíni telepítés és betanítás

EMCO SL 1200 RÚDANYAG BETÖLTŐ

Az EMCO SL 1200 rövid szálanyag adagoló tökéletes megoldás az elővágott anyagok automatikus betöltésére 1200 mm-ig.

Előny: kis helyigény és rövid betöltési idő a rövidebb löketeknek köszönhetően.

A vezérlőegység tökéletesen illeszkedik a gép interfészéhez.

Kérdése merült fel termékeinkkel kapcsolatban? Forduljon hozzánk bizalommal!
